Ceresit CS 25 Силиконовая затирка-герметик 280 мл

Ceresit CS 25 - Цветная затирка с усиленным противогрибковым эффектом для герметизации угловых швов и стыков. Силиконовая затирка CS 25 предназначена для герметизации угловых, деформационных и примыкающих к санитарно-техническому оборудованию (ваннам, раковинам и др.) швов плиточных облицовок в помещениях с повышенной влажностью: ванных комнатах, душевых, кухнях, туалетах и т.д. Обладает высокой адгезией к эмалированным поверхностям, стеклу, фарфору и фаянсу.

Характеристики

• Однокомпонентная силиконовая затирка кислотного отверждения;

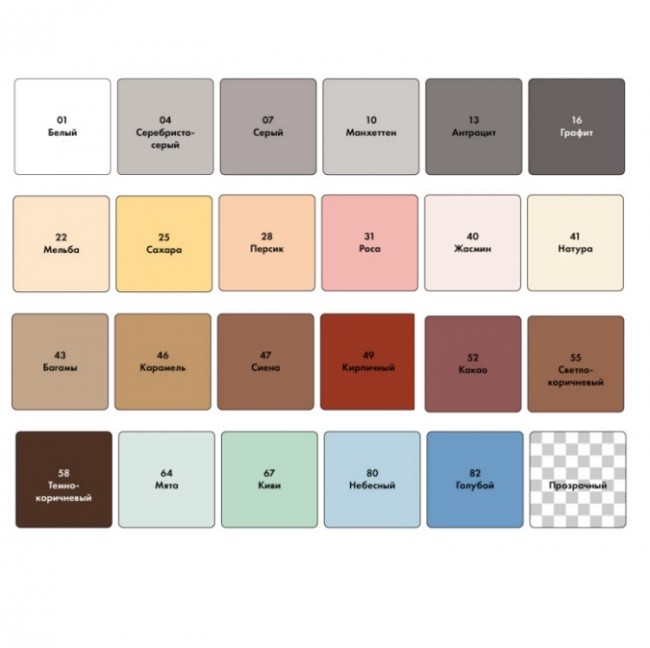

• Выпускается 24 цвета, включая прозрачный, в соответствии с цветовой гаммой затирок Ceresit;
• Эластичная;
• Водостойкая;
• Обладает усиленным противогрибковым эффектом (формула Trio Protection "Micro Protect");
• Атмосферостойкая, обладает высокой стойкостью к УФ-излучению и озону;
• Пригодна для наружных и внутренних работ;
• Экологически безопасна.

Область применения

Силиконовая затирка CS 25 предназначена для герметизации угловых, деформационных и примыкающих к санитарно-техническому оборудованию (ваннам, раковинам и др.) швов плиточных облицовок в помещениях с повышенной влажностью: ванных комнатах, душевых, кухнях, туалетах и т.д. Обладает высокой адгезией к эмалированным поверхностям, стеклу, фарфору и фаянсу.
Формула Trio Protection обеспечивает длительную стойкость к грибку и плесени. Благодаря высокой стойкости к УФ-излучению и озону может применяться при наружных работах.
Содержит фунгициды и при отверждении выделяет уксусную кислоту, поэтому не пригодна для контакта с пищевыми продуктами, питьевой водой, мрамором, известняком, зеркалами, корродирующими металлами (свинцом, медью, цинком, железом) и герметизации аквариумов.

Ограничения

Не имеет адгезии к резине, битуму, гудрону, тефлону, полиэтилену и материалам, выделяющим масла, пластификаторы или растворители.

Технические характеристики

Состав CS 25:	жидкий силиконовый каучук с вулканизующим агентом (ацетоксисиланом)
Плотность (ISO 2811-1):	~ 0,97 г/см3
Сопротивление текучести (ISO 7390)	~ 0 мм
Время образования пленки*:	~ 15 минут
Скорость отверждения* при поперечном сечении шва 20?10 мм:	~ 2 мм/сутки
Твердость по Шору А (ISO 868):	~ 20
Модуль упругости при 100% растяжении, E100 (ISO 8339-A):	~ 0,4 Н/мм2
Относительное удлинение при разрыве (ISO 8339-A):	~ 100%
Ширина шва:	от 5 до 30 мм
Температура хранения:	от 0 до +30°C
Температура транспортировки:	от –20 до +50°С
Температура применения:	от +5 до +40°C
Термостойкость после отверждения:	от –40 до +120°C

* ) — при температуре +23°C и относительной влажности воздуха 50%.

Подготовка основания

Кромки швов должны быть сухими, ровными, очищенными от пыли, жиров и других загрязнений, препятствующих адгезии затирки. Для обезжиривания поверхности используют ацетон. Старую затирку следует полностью удалить. Поверхности, примыкающие к швам, рекомендуется укрыть малярной лентой. Силиконовая затирка должна иметь адгезионный контакт только с боковыми кромкамишва, поэтомушвы предварительно заполняют уплотнительным пенополиэтиленовым жгутом.

Выполнение работ

Срезать кончик картриджа выше резьбы и плотно навинтить наконечник. Затем срезать верхнюю часть наконечника, подобрав угол среза так, чтобы размер отверстия соответствовал ширине шва. При помощи пистолета-нагнетателя равномерно выдавливают затирку, полностью заполняя шов. Не позднее 15 минут после заполнения шов смачивают мыльной водой и заглаживают влажным шпателем, убирая излишек затирки. Малярную ленту удаляют сразу после заглаживания шва. Толщина слоя затирки должна составлять примерно 1/2 ширины шва (но не более 12 мм). Свежую затирку можно удалить спиртом или ацетоном, затвердевшую — только механически.

Рекомендации

Работы следует выполнять в сухих условиях, при температуре воздуха и основания от +5 до +40°C и относительной влажности воздуха не выше 80%. В период отверждения поверхность затирки необходимо предохранять от загрязнения. При эксплуатации облицовок из впитывающей плитки должно быть исключено поступление влаги в зону адгезионного контакта плитки с затиркой.

Расход

Поперечное сечение шва, мм	Расход CS 25, мл/п.м. шва
5 ? 5	около 25
10 ? 5	около 50
10 ? 10	около 100
15 ? 10	около 150
